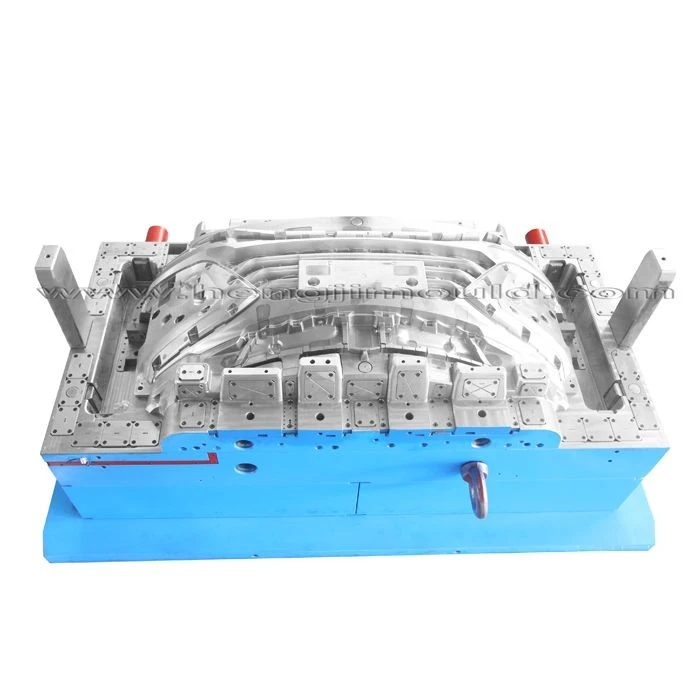

بمپر پلاسٹک مولڈ

یقینی طور پر مشینی کو بمپر مولڈ ڈیزائن کے تصدیق شدہ 3D ڈیٹا کی پیروی کرنی چاہیے، اور پھر انجیکشن مولڈ کے مختلف حصوں پر مختلف سوراخوں پر کارروائی کرنے کے لیے کچھ نکات پر عمل کرنا چاہیے۔

نان پارٹ ایریا گرووز اور سوراخ: ہر طرف رواداری {{0}}۔{4}}2 ملی میٹر اور پوزیشن ٹولرینس ±0.02 ملی میٹر، زاویہ انحراف 0.01/50.0 ملی میٹر، سطح ہموار اور چمکنے کے ساتھ لیکن کوئی قدم نہیں.

سائیڈز: پیریفرل مل تک 5 ڈگری سوئر پلیٹ گروو، نیچے صاف کونے R3۔{2}}، سینٹر پوائنٹ پر سکرو؛ کلیمپنگ گروو، اسپیسر پلیٹ ہول اور کور کھینچنے والے نالی کے سوراخ کو CNC مل میں مکمل ہموار کرنے کے لیے۔

گرم اسپریو ہولز: فرنٹ سائیڈ Ф20 کے لیے۔{5}}ملی میٹر باریک ملنگ اور بورنگ اور 5 ملی میٹر تک گہرا پروسیس، سوراخ قطر کی رواداری +0.02 ملی میٹر، پوزیشن ٹولرنس ±0.02 ملی میٹر، معیاری کالم فٹنگ ٹھوس، اور افقی سپیڈ ڈرل (132 ڈگری ) ایک بار پیچھے کی طرف پر کارروائی کرنے کے لیے۔

واٹر لائن سوراخ: پانی کی ٹیوب کے فوری کنیکٹر کی جگہ کے لیے گہرا سوراخ جس پر کارروائی کی جائے، یقینی بنائیں کہ جڑے ہوئے تمام سوراخ خاص طور پر زاویہ والے سوراخوں میں گھس گئے ہیں۔

کور کھینچنے والے سوراخ: سب سے پہلے 3D ڈیٹا کے پیمانوں کے مطابق گہرے سوراخ کی کھدائی، 0 کا الاؤنس۔{4}}ہر طرف 2 ملی میٹر، پھر گائیڈ ہولز کے لیے ڈیپ ڈرل اور آخر میں بیک اینڈ بش ہول کے لیے CNC بورنگ پوزیشن رواداری ±0.05 اور پیمائش رواداری 0-﹢0.02mm۔

عین مطابق سوراخ: ڈویل پن ہول کے لیے بورنگ اور ریمنگ، پوزیشن ٹولرینس {{0}}.02mm، گاڑھا ہونا ضروری 0.01mm، سوراخ قطر کی رواداری +0.04mm، معیاری کالم کو ڈھیلے اور آسانی سے فٹ کرنا۔

گائیڈ ستون: برداشت کے ساتھ مربع گائیڈ ستونوں کے لیے بورنگ ±{{0}}.02mm، پوزیشن ±0.02mm، کوئی قدم نہیں۔

درحقیقت بمپر پلاسٹک مولڈ کور اور کیویٹی سے متعلق کچھ اور سوراخ اور پروسیسنگ کی تفصیلات ہونی چاہئیں، جن کا ہم یہاں تعارف نہیں کرائیں گے لیکن مشینی مراحل سے پہلے ان کو غور سے اور دستاویزات میں رکھنا چاہیے۔
